ИНЖЕНЕРНАЯ ЗАЩИТА ЗДАНИЙ И СООРУЖЕНИЙ
Защитные ограждающие конструкции от БПЛА
Проектирование и организация реализации ЗОК по СП 542.1325800.2024 — от анализа объекта и разработки концепции до рабочей документации, изготовления и монтажа с профильными партнерами.
СП 542.1325800.2024 · Индивидуальное проектирование · Новые и существующие объекты · Оптимизация конструктивной схемы
Пришли за текстом норматива? Разбор СП 542.1325800.2024: что требует, кого касается, что делать владельцу объекта →
01
4 уровня защиты
Состав элементов зависит от требуемого уровня защиты объекта.
02
Расчетное решение
Проект учитывает эксплуатационные, климатические и особые воздействия.
03
Работа с существующими объектами
Возможна самостоятельная несущая система вокруг здания.
04
Полный маршрут реализации
«Природа проектирования» координирует инженерную и организационную часть проекта.
ЧТО ТАКОЕ ЗОК
ЗОК — это не просто защитная сетка
Защитная ограждающая конструкция представляет собой систему взаимосвязанных элементов, которая проектируется для минимизации воздействия опасных факторов на здание, сооружение либо технологическое оборудование.
В зависимости от требуемого уровня защиты система может иметь различные варианты исполнения: быстровозводимые конструкции, различные виды металлокаркасов, тросовые или стеновые ограждения. Дополнительно могут быть применены противоосколочные экраны и вторичные улавливающие сетки.
СП отдельно устанавливает требования к конструктивным решениям, материалам, нагрузкам, расчетам, проектированию и эксплуатации ЗОК.
Состав системы
Улавливающие элементы
Защитные сетки и тросовые ограждения, препятствующие контакту БПЛА или переносимого им заряда с объектом. Дополнительный слой улавливает фрагменты разрушенного БПЛА.
Опоры и каркас
Несущая система для размещения сетчатых и тросовых элементов.
Растяжки
Элементы, обеспечивающие пространственную жесткость конструкции.
Противоосколочная защита
В зависимости от уровня защиты могут использоваться тюфяки, маты или противоосколочные стенки.
Фактический состав элементов определяется на стадии проектирования и зависит от требуемого уровня защиты. В составе комплекса защитных сооружений может быть предусмотрено высокозащищенное помещение (бомбоубежище) по СП 88.
ДЛЯ КАКИХ ОБЪЕКТОВ
Проектируем ЗОК для объектов любого назначения
СП 542.1325800.2024 не делит объекты на «подходящие» и «неподходящие» — конструкция и уровень защиты определяются расчётом для каждого объекта отдельно. Ниже — типы, с которыми работаем.
НПЗ и нефтепереработка
Технологические установки, эстакады налива, товарные парки, склады ГСМ.
Промышленные предприятия
Производственные корпуса и цеха, компрессорные и насосные станции, склады сырья.
Газовая инфраструктура
ГРП и ГРС, редуцирующие пункты, газгольдеры, узлы учёта.
Склады, логистика, торговля
Распределительные центры, логистические комплексы, торговые центры и магазины.
Агропромышленный комплекс
Элеваторы и зернохранилища, сушилки, животноводческие комплексы, машинные дворы.
Социальные и административные
Школы и детские сады, поликлиники, административные здания, объекты по 44-ФЗ и 223-ФЗ.
Уровни защиты по СП 542
Из чего собирается защита площадки
Наведите на элемент — он подсветится на схеме. Чем выше уровень, тем больше элементов добавляется.
- Опоры-мачтывсе уровни
- Тросовые ограждениявсе уровни
- Защитные сеткивсе уровни
- Растяжкивсе уровни
- Второй слой сеткис 3 уровня
- Тюфяки и матыс 2 уровня
- Противоосколочные стенки1 уровень
УРОВНИ ЗАЩИТЫ · ТАБЛИЦЫ 6.1 И 6.2 СП
Уровень защиты определяет состав инженерного решения
СП 542.1325800.2024 предусматривает разные варианты ЗОК в зависимости от требуемого уровня защиты объекта. Уровень принимается в соответствии с документами по стандартизации либо заданием на проектирование.
1-й уровень содержит наиболее широкий набор защитных мероприятий, а 4-й является базовым.
Таблица прокручивается по горизонтали →
| Элемент | 1 уровень | 2 уровень | 3 уровень | 4 уровень |
|---|---|---|---|---|
| Защитные сетки | ✓ | ✓ | ✓ | ✓ |
| Дополнительные защитные сетки | ✓ | ✓ | ✓ | — |
| Ограждения из стальных тросов | ✓ | ✓ | ✓ | ✓ |
| Опоры | ✓ | ✓ | ✓ | ✓ |
| Растяжки | ✓ | ✓ | ✓ | ✓ |
| Тюфяки / маты | ✓ | ✓ | — | — |
| Противоосколочные стенки | ✓ | — | — | — |
| Тип БПЛА | 1 уровень | 2 уровень | 3 уровень | 4 уровень |
|---|---|---|---|---|
| Малый | ✓ | ✓ | ✓ | ✓ |
| Легкий | ✓ | ✓ | ✓ | — |
| Средний | ✓ | ✓ | — | — |
| Средний с возможностью поражения осколками | ✓ | — | — | — |
СУЩЕСТВУЮЩИЕ ОБЪЕКТЫ
Конструкцию можно разместить вокруг существующего объекта
Один из вариантов, прямо предусмотренных СП, — ЗОК на независимой опорной конструкции. В такой схеме нагрузки передаются на собственный несущий каркас и фундаменты ЗОК, минуя защищаемый объект.
Это позволяет рассматривать устройство защиты вокруг существующего здания без обязательной передачи дополнительных нагрузок на его конструкции.
Независимая схема
Нагрузки ЗОК не передаются на защищаемое здание.
Зависимая схема
При таком решении требуется поверочный расчет конструкций, которые получают новые нагрузки; при необходимости выполняется обследование технического состояния по ГОСТ 31937.
Бесплатно · для подготовки задания
Чек-лист исходных данных для проектирования ЗОК
Десять пунктов, которые проектировщик спросит первыми. Соберёте их заранее — предварительный анализ объекта займёт дни, а не недели.
- какой уровень защиты по СП 542 нужен и кто его назначает
- что из генплана и геометрии объекта нужно для расчёта
- какие ограничения площадки останавливают проект на экспертизе
Не хватает половины пунктов — это нормально. Расскажите, что есть, остальное соберём вместе.
Пришлём чек-лист на почту и покажем здесь. Нажимая кнопку, вы даёте согласие на обработку персональных данных. Без рассылок.
✓ Копия отправлена на почту
Исходные данные для ЗОК — 10 пунктов
- Объект. Назначение, категория (КИИ, ОПО, режимный), собственник и эксплуатирующая организация.
- Уровень защиты. Задан ли уровень 1–4 по СП 542 и каким документом; типы БПЛА из задания на проектирование.
- Генплан. Ситуационный план с границами защищаемой зоны, координаты, охранные зоны сетей и ЛЭП.
- Геометрия. Длина, ширина, высота защищаемых зданий и оборудования, отметки, план кровли, разрезы.
- Конструктив существующих зданий. Несущие конструкции, кровля, техническое состояние; при опирании на здание — обследование по ГОСТ 31937.
- Технология и эксплуатация. Проезды, разворот пожарной техники, зоны обслуживания оборудования, ворота, входы, регламентные работы.
- Грунты. Инженерно-геологические изыскания или отчёт прошлых лет — нужны для собственных фундаментов независимой схемы.
- Климат. Район по снегу, ветру и гололёду — достаточно адреса, определим по СП 20.13330.
- Пожарная безопасность. Категория объекта; на взрывопожароопасных — только негорючие сетки, влияние на пожарную автоматику.
- Формат работы. Стадийность (концепция / ПД / РД), сроки, нужен ли монтаж, форма договора и требования к подрядчику (СРО, допуски).
Как это работает
Аппарат останавливает система, а не полотно

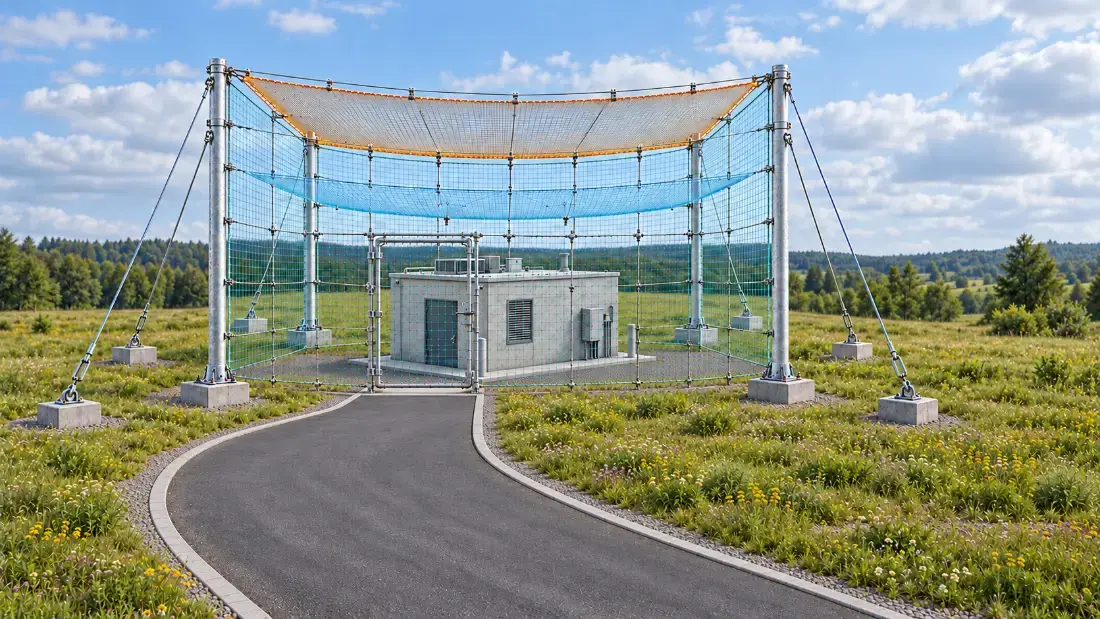

Сетка на тросах над объектом, мачты на отдельных фундаментах, растяжки. Сетка собирает нагрузку и передаёт её на тросы, тросы — на мачты. Энергия удара гасится по всей цепочке.
Одно полотно тяжёлый аппарат не держит
Несёт аппарат
250 кг · 55 м/с
Держит полотно
испытания МЧС
≈ 7,9 полотна на один удар
E = m·v² / 2Ударную волну и осколки считаем отдельно
Что считаем
Шесть поражающих факторов в одном расчёте
Сценарий атаки считаем целиком для конкретного объекта. Каждый фактор даёт свою нагрузку и своё решение.
Удар
Планёр отдаёт преграде сотни килоджоулей ещё до боевой части.
Ударная волна
Подрыв у стены даёт сотни кПа. Главное — расстояние до подрыва.
Осколки
Проходят почти без потери энергии. Нужны экраны и разнесённые слои.
Пожар
Масло, газ, мазут и кабели превращают локальное повреждение в пожар.
Второй аппарат
Повреждённая секция теряет геометрию — следующий удар идёт туда же.
Траектория подхода
Моделируем конечный участок полёта к конкретной площадке.
ЗОК проектируется как строительная конструкция
Нельзя корректно определить сечения, количество металла и стоимость, просто зная площадь объекта. В расчетах учитываются разные виды воздействий.
Собственный вес
Вес опорных, улавливающих и других элементов ЗОК.
Монтаж
Воздействия в процессе строительства и сборки.
Снег
Учитывается при наличии сплошного покрытия — с учетом применимых нормативных требований.
Ветер
В том числе воздействие на сетчатые и несущие части системы.
Гололед
Включая особые экстремальные гололедные воздействия для соответствующих районов.
Особые воздействия
Учитываются предусмотренные заданием расчетные воздействия, в том числе связанные с контактом БПЛА, а также иные факторы, установленные нормативными документами.
СП прямо предусматривает постоянные, монтажные, снеговые, гололедные, ветровые и особые воздействия.
Экономичность начинается с правильной конструктивной схемы
Основную долю стоимости ЗОК могут формировать пространственный каркас, опоры, пролетные элементы и фундаменты.
Поэтому цель ранней стадии — не просто получить тоннаж металла, а проверить несколько конструктивных вариантов и найти рациональную схему.
Расстановка опор
Проверяются разные схемы расстановки и шаг опор.
Пролетные решения
Подбирается эффективная схема покрытия защищаемой зоны.
Сечения
Назначаются по результатам расчета, а не единым профилем с избыточным запасом.
Пространственная работа системы
Используется совместная работа элементов каркаса.
Фундаменты
Решение оптимизируется с учетом нагрузок и свойств грунтов.
Повторяемость
Модульные элементы упрощают изготовление, перевозку и сборку.
Задача — обеспечить требуемые расчетные характеристики без необоснованной материалоемкости.
ПРИМЕР ПРОЕКТА · ЭСКИЗНОЕ РЕШЕНИЕ
Пример проекта: эскизная проработка ЗОК для существующего объекта
≈ 85,6 м
максимальная длина
≈ 36,7 м
максимальная ширина
≈ 16,5 м
максимальная высота существующего здания
Эти параметры относятся к конкретному эскизному решению.
Вокруг существующего здания разработана самостоятельная пространственная металлическая конструкция.
В составе проекта показаны верхний и нижний диски структурной плиты, а также схемы опорных и шпренгельных ферм. Металлические конструкции в рассматриваемом эскизе выполняются из труб круглого сечения.
ЭСКИЗ ПРЕДУСМАТРИВАЕТ
- отдельные опоры
- структурное покрытие
- опорные фермы
- шпренгельные фермы
- повторяемые пространственные элементы
- металлические конструкции из труб круглого сечения
- собственное фундаментное решение
Каждая конструкция привязывается к конкретной геометрии
В рассматриваемом эскизе были предусмотрены разрывы между существующим зданием и металлическими элементами.
Эти параметры действуют только для показанного эскиза и не являются универсальными нормативными отступами для всех объектов. Фактические расстояния определяются расчетами и проектированием.
Как идёт работа
От генплана до обоснования для рабочей документации
Пять этапов. Проверяем уже установленную защиту или проектируем с нуля.
01
Исходные данные
Генплан, обмеры фасадов, несущая способность кровель, фото.
02
Модель угрозы
Расчётные аппараты, энергия удара, направления подхода.
03
Концепция
Рубежи, отступы от стен, этапность монтажа, бюджет.
04
Расчёт
Удар, ударная волна, осколки, мачты, опоры и фундаменты.
05
Обоснование
Усилия, реакции, узлы и отчёт для рабочей документации.
Работа опирается на действующую нормативную базу
ГЛАВНЫЙ ДОКУМЕНТ
СП 542.1325800.2024
«Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования»
Открыть официальный СП →СП применяется к проектированию ЗОК для безопасного прикрытия зданий, строений и сооружений различного функционального назначения от атак БПЛА.
СВЯЗАННЫЕ ДОКУМЕНТЫ
384-ФЗ
Технический регламент о безопасности зданий и сооружений
123-ФЗ
Технический регламент о требованиях пожарной безопасности
СП 20.13330.2016
Нагрузки и воздействия
СП 16.13330
Стальные конструкции
ГОСТ 27751
Надежность строительных конструкций и оснований
СП 22 / 24.13330
Основания и фундаменты
СП 63.13330
Бетонные и железобетонные конструкции
ГОСТ 31937
Обследование технического состояния существующих конструкций
СП 296.1325800.2017
Особые воздействия
СП 513.1325800
Анкерные крепления к бетону
СП 88.13330
Защитные сооружения гражданской обороны
СП 542 содержит ссылки на эти и другие нормативные документы. Окончательный состав требований определяется характеристиками конкретного объекта и выбранным проектным решением.
КАК МЫ РАБОТАЕМ
Что получает заказчик и кто за это отвечает
Один ответственный на весь путь. Обследование, расчёт, рабочая документация, организация изготовления и монтажа — в одних руках. Заказчику не приходится сводить между собой проектировщика, завод и монтажную организацию.
Порядок работ задан нормативом, а не нами. Приложение Б СП 542.1325800.2024 описывает шестнадцать этапов проектирования — от определения уровня защиты до оформления документации. Мы идём по ним и на каждом созвоне называем, на каком этапе объект сейчас.
На выходе — комплект, с которым можно строить. Концепция размещения, расчётная модель, эскизная и рабочая документация, спецификации основных металлических, сетчатых и тросовых компонентов. Объём определяется статусом объекта, заданием и договором.
Варианты сравниваются до выпуска рабочей документации. Конструктивные решения сопоставляются по металлоёмкости, технологичности и стоимости тогда, когда изменение ещё ничего не стоит.
Порядок работ по шагам
01 Получение исходных данных · 02 Формирование исходной задачи · 03 Разработка концепции · 04 Инженерная проработка · 05 Оптимизация · 06 Проектная и рабочая документация · 07 Производство · 08 Монтаж · 09 Эксплуатация: передаётся предусмотренный договором и нормативной документацией комплект документов; ЗОК должна быть ремонтопригодной и обеспечена регулярным техническим контролем и обслуживанием.
Защитная система не должна мешать работе объекта
При проектировании необходимо учитывать штатную эксплуатацию здания или сооружения.
СП устанавливает, что ЗОК не должна препятствовать проезду и маневрированию пожарной техники либо ограничивать действие пожарной автоматики и средств пожаротушения.
На взрывопожароопасных объектах СП не допускает применения сеток из горючих материалов.
ТАКЖЕ НЕОБХОДИМО УЧИТЫВАТЬ
- технологические проезды
- обслуживание оборудования
- входы и выходы
- ремонтопригодность
- климатические воздействия
- коррозионную стойкость
- дальнейший технический контроль
РАЗОБРАТЬСЯ ПОДРОБНЕЕ
Материалы по нормативу и объектам
ОБСУДИТЬ ПРОЕКТ
Начнем с короткого разговора об объекте
Готового технического задания не требуется. Достаточно рассказать про объект — дальше мы подскажем, какие данные нужны для следующего шага.
Ответим в течение часа в рабочее время. Предварительный анализ объекта — бесплатно.
Запрос получен
Спасибо. Мы свяжемся с вами, уточним исходные данные и предложим дальнейший формат работы.
Не передавайте через открытую форму сведения ограниченного доступа. Для детальной документации согласуйте с менеджером безопасный канал обмена.
КОНТАКТЫ
Ведёт объект от исходных данных до рабочей документацииАлексей Черезов
руководитель проектной команды «Природа проектирования»
Если что — мы на связи: звоните или пишите в любое время, ответим и подскажем по вашему объекту.
Частые вопросы
Нет. Необходимость устройства ЗОК и требования к ней определяются применимыми требованиями к конкретному объекту, документами по стандартизации, решениями заказчика и заданием на проектирование.
СП устанавливает, что уровень защиты принимается в соответствии с документами по стандартизации либо заданием на проектирование.
Нет. Для 4-го уровня в таблице 6.1 указаны защитные сетки, стальные тросовые ограждения, опоры и растяжки.
Дополнительная защитная сетка, тюфяки / маты и противоосколочная стенка для 4-го уровня в базовой таблице не предусмотрены.
Да. СП предусматривает независимую опорную систему, при которой нагрузки от ЗОК воспринимают собственные несущие элементы и фундаменты.
При зависимой схеме требуется проверка конструкций объекта и, при необходимости, их обследование.
СП допускает применение других типов улавливающих сетчатых конструкций (УСК), включая композитные и полимерные решения, если подтверждена их несущая способность для требуемых воздействий.
На взрывопожароопасных объектах горючие сетки использовать нельзя.
Стоимость определяется размерами объекта, уровнем защиты, конструктивной системой, пролетами, типом и количеством опор, металлоемкостью, фундаментами, инженерно-геологическими условиями, сложностью производства и монтажа, а также ограничениями существующей площадки.
Корректно оценить стоимость можно после первичной инженерной проработки.
Да. Первым этапом может быть разработка принципиальной конструктивной схемы с дальнейшей детализацией.
«Природа проектирования» организует проект в едином контуре и привлекает профильные проектные, производственные и монтажные организации в соответствии с объемом и требованиями законодательства.
Не нашли свой вопрос — спросите Алексея напрямую: +7 912 826-80-70
